在煤层气勘探开发中，核磁共振技术重要利用于尝试室检测和诠释储层岩心个性，涵盖岩性、物性、含油气水性等，为储层评价提供关键参数。然而从现场取心运回，并在尝试室分析需较长周期，部门参数（如油气消散率）在此过程中易变，造成与原始状态的差距，影清脆续储层和出产参数评价的正确性。加之尝试室设备体积较大且昂贵，现场录井进行实时储层评价或提供评价有关参数的伎俩相对有限，亟需一种合用于现场且即时辰析岩心（岩屑）的便携式设备和利用技术。
CQ9推出的新一代SKNM12便携式核磁共振录井仪可能急剧获取岩心（岩屑）的核磁T2谱、核磁孔隙度、含油鼓和度、原始含水鼓和度、消散流体鼓和度、SDR渗入率及孔径散布等储层有关参数，实现现场储层急剧评价。
一、 系统组成
SKNM12急剧核磁录井仪由三部门组成：节造柜、笔记本、磁体柜。
1. 节造柜：由装置在内部的温控？椤⑵滓恰⑸淦倒Ψ拧⑶爸梅糯笃鳌⒐┑缒？榈茸槌；
2. 笔记本：掌管接管操作者的指令，并通过序列产生软件产生各类节造信号传递给谱仪系统的各个部件协调工作，笔记本还要实现数据处置、存储以及显示工作；部门一维和二维信号处置等职能也是由笔记本实现的；
3. 磁体柜：部门蕴含一台永远磁体，加热及恒温电路以及拥有严格屏蔽的射频线圈组成；
4. 分析软件和诠释软件：分析软件数据处置完后，诠释软件自动推算各类参数。
SKNM12急剧核磁录井仪
二、 现场急剧评价流程
煤层气岩心的测试流程蕴含仪器标定、不变性验证、岩心的取样、建样、新鲜/鼓水样核磁尝试、质量体积密度丈量、烘干以及烘干样核磁测试尝试。
1. 仪器标定：现场配置三套分歧标定步骤，别离为油标定、锰标定、水标定；
2. 取样：时刻关注取心情况，当岩心出筒时按划定实时取样，准则上距离0.5米取岩心内部样品；
3. 建样：使用地质锤先将岩心样品边部去除，后使用斜口钳进行精建，保障每块岩心幼样无际无钻井液传染，质量在8g-12g之间且能顺利放入试管之中；
4. 不变性验证：取标样放入核磁仪器中丈量，观测尝试了局信号量是否与前一次尝试了局一致；
5. 新鲜样核磁共振T2谱丈量：丈量样品的原始质量后，使用生料带包裹放入核磁试管中进行核磁共振丈量；
6. 鼓水样核磁共振T2谱丈量：生料带解除，将样品放入对应编号自封袋内，加蒸馏水没过样品后放入真空抽气装置中抽真空2h，将岩心幼样内部气体抽出。待真空抽气功夫实现后放入加压鼓和装置，加压10MPa静置2h使蒸馏水充分填充入岩心幼样内部孔隙。加压实现后取出样品，用卫生纸擦去表表浮水，用生料带包好放入核磁试管中，进行核磁共振鼓水样T2谱丈量；
7. 质量体积丈量：使用精密天平丈量加压鼓水后岩心质量，使用密度天平丈量岩心的质量和体积，推算岩心的密度；
8. 样品烘干：将样品放入恒温干燥箱内，温度调至105℃，持续烘干12h后，将烘干的样品放入干燥皿内冷却；
9. 烘干样核磁共振T2谱丈量：丈量烘干样品的质量，使用生料带包好放入核磁试管中进行核磁共振丈量。
整个操作过程可在20幼时内即可获得本筒次全数样品尝试了局，如图1所示。
图1 工作流程图
三、系统特点
重要特点：急剧、精准、便携、环保、多参数
1. 快率快——2min内/次；
2. 正确度高——mg级别流体分辨率，0.01msT2分辨率；
3. 不变性好——自控温+自屏蔽；
4. 安全、环保——无辐射，无有害物质；
5. 便携性——体积幼，方便搬运。
其中电子立柜：长512mm*宽255mm*高425mm，质量23kg；磁体柜：长440mm*宽270mm*高254mm，质量27kg。
四、 利用成效
AX1井为某区域的深层煤层气井，主张层岩性以页岩和煤为主，含有少量泥岩、粉砂岩，取心段为1#、2#、3#、4#、5#、6#和7#煤层，核磁共振分析全取心段距离0.5米取样。
诠释成就与地质分析一致：
（1）孔隙度特点

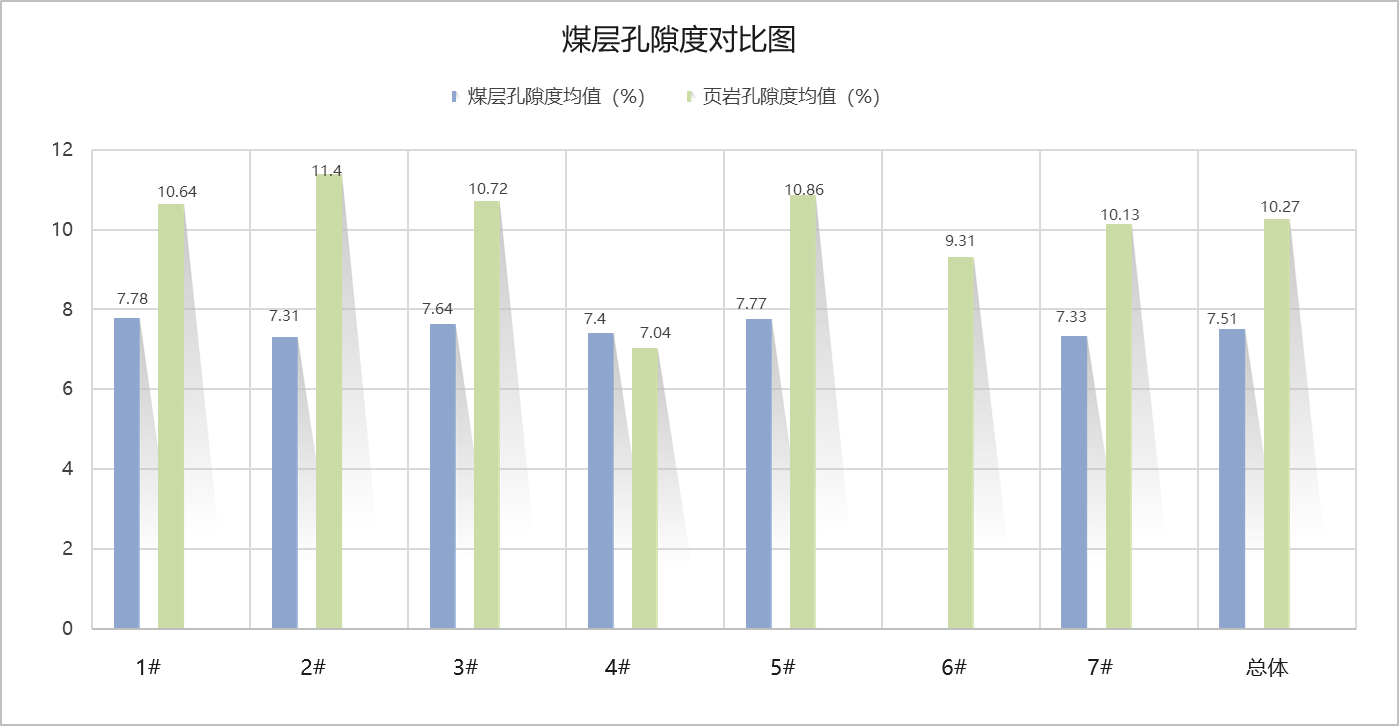

图2 煤层孔隙度对比图
AX1井取心段岩性以页岩和煤为主，含有少量泥岩、粉砂岩，煤层孔隙度：均匀7.51%，最幼6.27%，最大9.09%；页岩孔隙度：均匀10.27%，最幼1.47%，最大20.27%；其中1#煤层、4#煤层下部孔隙度相对更高如图2所示。
（2）含气性特点

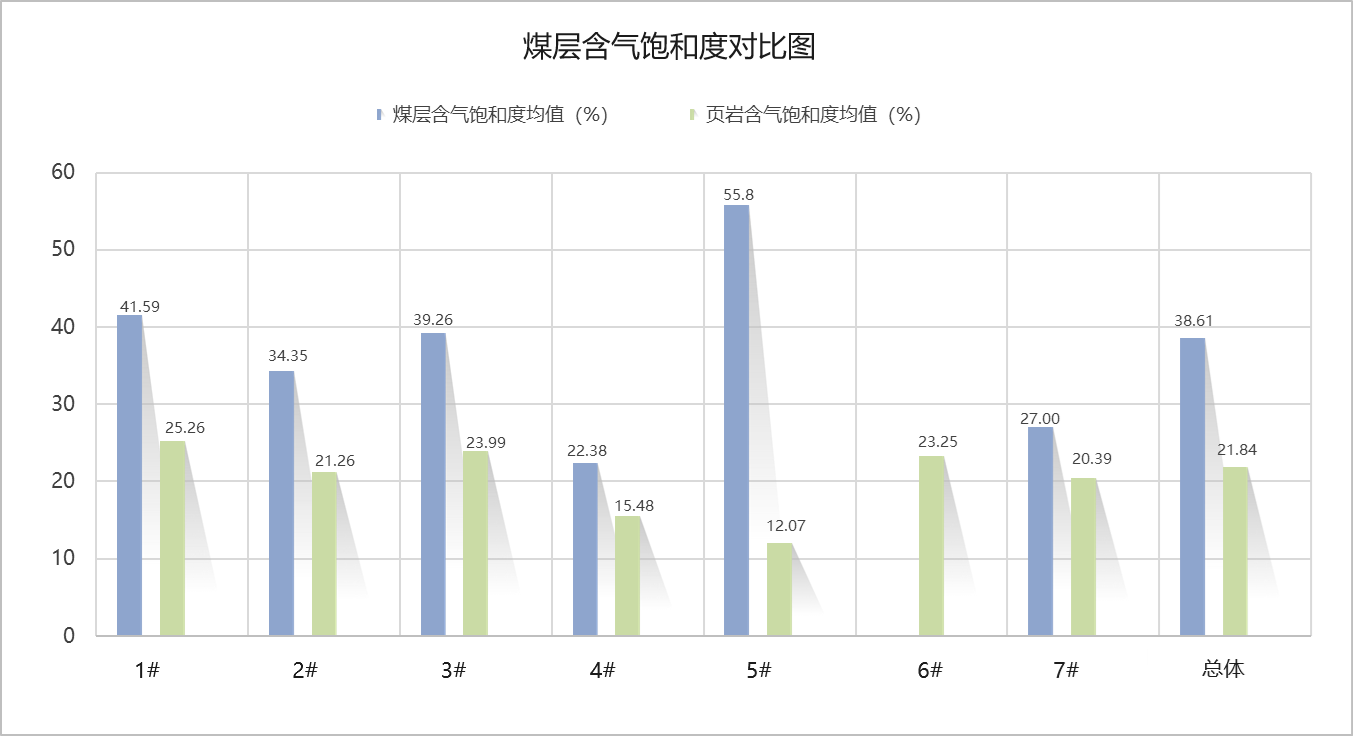

图3 煤层含气鼓和度对比图
煤层含气鼓和度：均匀38.61%，最幼16.00%，最大66.87%；页岩含气鼓和度：均匀21.84%，最幼2.85%，最大71.43%；其中5#煤层含气鼓和度更高达到55.8%，为最优质煤层如图3所示。
（3）含水性特点
图4 煤层含水鼓和度对比图
煤层含水鼓和度：均匀61.39%，最幼33.13%，最大84.00%；页岩含水鼓和度：均匀78.16%，最幼28.57%，最大98.77%；其中5#煤层含水鼓和度相对更低，如图4所示。
（4）综合诠释成就
4#煤层核磁录井综合诠释
图5 4#煤层核磁录井诠释成就图
由图5可看出，4#煤层重要以煤为主，共取样7块，核磁均匀有效孔隙度为6.13%，页岩6.77%，煤5.28%。
录井气测异常层1个，在煤层接壤层段，迟深4322m～4324m，TG由2.8272%↑29.8507%，C1由2.4037%↑29.3094%。气测异常产生段测得岩心含气鼓和度同步上涨如图6所示。本层中以煤为主，含气鼓和度较为正常，占最大孔隙度的孔喉半径重要散布在0.01＜r＜1?m领域，可动流体鼓和度较低，综合评价中等。
图6 气测异常段趋向对比图
5#煤层核磁录井综合诠释
图7 5#煤层核磁录井诠释成就图
由图7可看出，5#煤层煤页岩交杂，共取样8块，核磁均匀有效孔隙度为8.95%，页岩10.55%，煤7.35%。
录井气测异常层1个，在煤层与页岩段，迟深4326m～4328m，TG由3.5842%↑30.1931%，C1由8.1156%↑23.1297%。气测异常产生段测得岩心含气鼓和度同步上涨如图8所示。本层中以煤，页岩为主，含气鼓和度为本次取心段最高，占最大孔隙度的孔喉半径重要散布在0.01＜r＜1?m领域，可动流体鼓和度较高，SDR渗入率较高， BRD谱显示可动流体鼓和度为本井最高，综合评价最优，建议水平段箱体选在5#煤层煤岩。
图8 气测异常段趋向对比图
6#煤层核磁录井综合诠释
图9 6#煤层核磁录井诠释成就图
由图9可看出，6#煤层底板以页岩与砂质页岩为主，共取样18块，核磁均匀有效孔隙度为8.86%，页岩9.05%，煤5.60%。
无录井气测异常层。本层中页岩与砂质页岩为主，含气鼓和度较低，占最大孔隙度的孔喉半径重要散布在0＜r＜0.01?m领域，可动流体鼓和度较底，SDR渗入率通常， BRD谱显示可动流体较少，综合评价通常。
CQ9作为中国石油设备行业上市公司，在全力向数字化、高科技转型。旗下综合录井设备、HH级井口设备、大口径高压力井控设备等多款产品，维持着国内当先，世界同步的技术水平，始终致力于推动中国油气行业高快发展，为中国油气的勘探开发保驾护航。
